CAM PER FRESATURA

SolidMill per la generazione veloce di percorsi utensile con controllo avanzato

ESPRIT CAM PER FRESATURA

SolidMill®

ESPRIT offre cicli di produzione per fresatura tradizionale di produzione 2.5 assi e posizionata 3+2, così come lavorazioni ad alta velocità per 3-, 4- e 5 assi simultanei, fornendoti tutta la potente programmazione CNC di cui avrai bisogno.

ESPRIT CAM per fresatura, comprende cicli di fresatura per spianatura, sgrossatura, contornitura, finitura e foratura. Questi cicli sono universali e disponibili per ogni macchina utensile CNC: fresatrici verticali, orizzontali e a portale, MillTurn e torni anche a fantina mobile.

ESPRIT CAM PER FRESATURA:

  • È una suite completa di cicli di fresatura universali per ogni macchina CNC
  • Generazione veloce di percorsi utensili per soddisfare le specifiche di ogni pezzo
  • Codice macchina ottimizzato per ogni macchina utensile

VANTAGGI ESPRIT CAM PER FRESATURA

esprit cam per fresatura

Produzione con Macchine a 5 assi

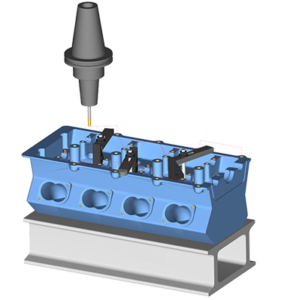

ESPRIT CAM SolidMill aggiunge capacità di lavorazione 5 assi ai cicli di fresatura di ESPRIT. Possibilità di usare origini multiple in coordinate di lavoro locali o globali per lavorare una qualunque faccia del pezzo, usando uno qualsiasi dei cicli di lavoro ESPRIT. Le lavorazioni 5 assi “indexate” di ESPRIT CAM supportano qualunque combinazione di tavole rotanti e teste orientabili per posizionare l’utensile, e quindi lavorando con operazioni 2, 5 e 3 assi usando uno o più cicli.

Fresatura con Quarto Asse in Continuo

La fresatura con quarto asse rotante in ESPRIT CAM viene eseguita direttamente sulle geometrie 3D del modello solido oppure a partire da geometrie bidimensionali 2D. ESPRIT CAM permette di programmare facilmente contorniture cave o forature utilizzando un quarto asse rotante in continuo. Converte uno dei movimenti standard 3 assi (X, Y o Z) in un movimento rotante dell’asse C, avvolgendo il profilo su un cilindro e utilizzando un offset addizionale sull’asse Y per assicurare bordi di taglio verticali.

Strumento flessibile e potente

Il ciclo di contornitura di ESPRIT CAM è uno strumento flessibile e potente per una varietà di applicazioni di fresatura; ideale per il taglio di profili, sgrossatura, esecuzione di asole, semi-finitura e finitura su pareti verticali o inclinate, con profondità di passata costante o variabile. Semplicemente impostando i tuoi parametri di lavorazione, ESPRIT legge le proprietà della geometria richiesta e crea il percorso per il taglio di qualsiasi forme.

Semplifica la programmazione

Il ciclo di pocketing di ESPRIT CAM ti dà il pieno controllo dell’utensile e completa automazione per la sgrossatura e la finitura delle cave. ESPRIT CAM semplifica drasticamente la tua programmazione sia che tu abbia da lavorare semplici cave squadrate sia complesse cave con bordi irregolari, isole su più livelli, con sbalzi multipli e con sottocave.

esprit CAM per fresatura
Esprit CAM per fresatura

Ripresa del Materiale Residuo

Il ciclo intelligente di ripresa del materiale residuo di ESPRIT CAM riconosce automaticamente le lavorazioni e gli utensili associati con una data geometria del pezzo, confronta il risultato della lavorazione con la geometria da ottenere e automaticamente esegue pocketing e contouring delle zone in cui è rimasto materiale da asportare.

Minimizza i tempi di lavorazione

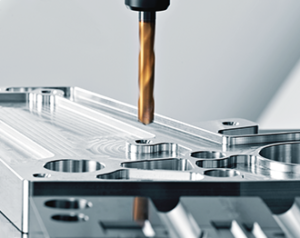

ESPRIT CAM genera automaticamente traiettorie utensile ottimizzate. Per la foratura puoi scegliere tra i cicli di lavorazione ESPRIT e i cicli fissi della tua macchina utensile, oppure usare una combinazione di entrambi. Fori complessi che richiedono cicli ed utensili multipli possono essere lavorati con ESPRIT in un colpo solo. Usando il Process manager in un singolo passo puoi eseguire centrinatura, foratura passante, barenatura e alesatura di un insieme di fori. Il ciclo di filettatura ESPRIT ti dà la possibilità di lavorare per fresatura filettature interne o esterne, destre o sinistre. Il ciclo di fresatura a spirale di ESPRIT è ideale per fori di grandi dimensioni.

Personalizzazione dei Cicli

I cicli personalizzati di ESPRIT CAM per fresatura ti permettono di controllare i singoli movimenti utensile del ciclo stesso. Utilizzando la funzione “Inserimento Tecnologia” puoi impostare i parametri di lavorazione per ognuna delle singole fasi di taglio all’interno del ciclo, mentre utilizzando la funzione “Personalizza Ciclo” puoi inserire comandi, istruzioni CNC in linea, o movimenti utensile particolari in qualunque punto del programma CNC. La funzione “Parcheggio” di ESPRIT ti dà anche la possibilità di inserire una pausa all’interno del ciclo stesso, per effettuare una retrazione utensile ed ispezionare utensile o pezzo in lavorazione. Infine, è sempre possibile modificare graficamente la traiettoria utensile per mezzo del potente “Toolpath Editor” grafico.

ProfitMilling
Scopri di più sulla fresatura in alta velocità qui.
